ローランスゴースト初期設定や校正など設定方法

ローランスゴースト初期設定や校正の方法を紹介させて頂きます。

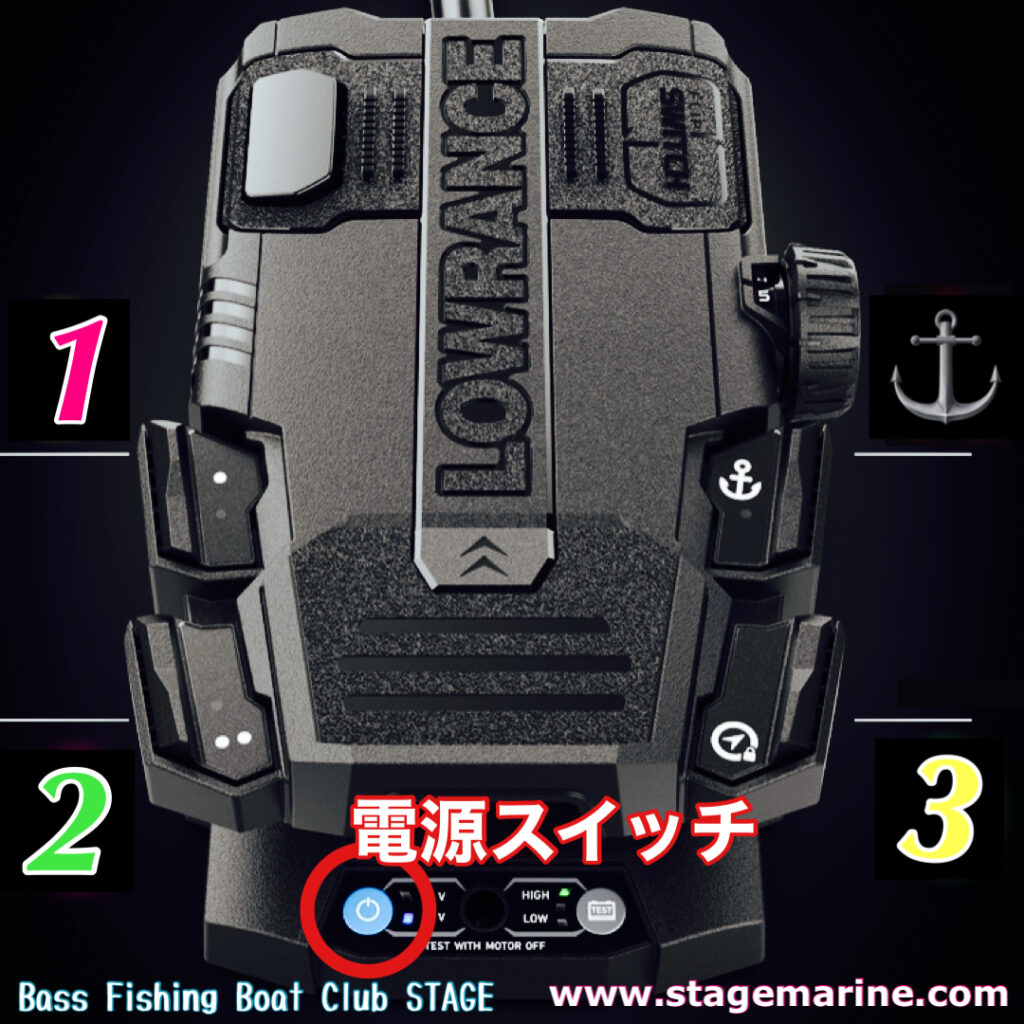

電源操作

トローリングモーター電源のオンまたはオフは電源キーにより行います。

設定有効モードへの変更方法

セットアップは全て設定モードへの変更後に有効となります。設定モードを有効にするには2+3を発信アラームが２回なるまで同時に押すことにより電源 LEDが点滅し設定モードへと移行します。

設定完了の確定

それぞれの設定を完了する際は、設定有効モードと同じく2+3を発信アラームが鳴るまで同時に押すことにより設定モードが有効となりこの作業を行わないと設定が有効となりません。

システム電圧の設定

1. ペダルの左右に付属する2と3スイッチをアラームが２回なるまで同時に押し設定モードに変更。
2. バッテリーテストキーの長押しで設定モードに変更。
3. バッテリー電源供給(24Vor36V)バッテリーボルテージの仕様をバッテリーテストキーで選択。
4. 再度バッテリーテストキーを長押ししアラームが３回鳴ると選択した設定が保存。
5. 最後に2と3を同時にアラームが3回なるまでの長押しで設定を確定し設定モードも終了。

ヘディングセンサー校正設定（キャリブレーション）

1. 船体に本体を取り付け後、湖上で設定を行いますが水面が穏やかな状況で設定することが良好な設定結果に望ましい。
2. ペダル左右に付属する2と3スイッチをアラームが２回なるまで同時に押し設定モードに変更。
3. 3を押すと設定開始確認音が２回なる。
4. 船尾を基軸とし１秒に２～３度程度のスピード（約2分半）で一週する旋回ペースでゴーストを操舵する。
5. 校正が完了すると完了通知アラームが3回＋4回鳴る。
6. 最後に2と3スイッチを長押しでアラームが鳴り設定が保存され設定完了。

マウントバウオフセット設定（船体直進方向補正の設定）

1. 船体が真っ直ぐ進む方向にペダルを操作し前進しながら直進方向を決定する。
2. 2+3を同時にアラーム3回なるまで押し設定決定し設定モードも終了する。

Bluetooth設定

ブルートゥースペアリング

1. 2+3を同時にアラーム3回なるまで押し設定モードを有効にする。
2. バッテリーテストキーを押し確認音が鳴るまで待つ。
3. バッテリーステータス LED が点滅する。
4. お持ちのブルートゥースデバイスの設定操作でトローリングモーターをペアリングする。
5. ペアリングが完了すると確認音が鳴り、バッテリーステータス LED の点滅が止まる。
6. デバイスとトローリングモーターのペアリングが完了。
7. 2+3を同時にアラーム3回なるまで押し設定決定し設定モードを終了、または他に必要なキャリブレーションを行なう。

フットペダル設定キーの構成

1. 設備しているパワーポールや便利なエレキの機能をゴーストのフットペダルキーボタンに割り当て構成の設定を行うことによりフットペダルボタンで操作することが可能となります。
2. ローランス魚探モニターとゴーストエレキ本体をNMEA2000で接続
3. 魚探本体操作にて設定（歯車印のアイコン）→システム→仕様→バージョンがVer20.0以上になっていることを確認しメニューに戻る
4. 設定→オートパイロット→トローリングモーターの構成→
5. ・と ・・ のプルタブにはNo functionと未設定となっておりそれぞれ以下の機能をペダルのボタンに設定できます。

• Anchor
• Heading look
• Course look
• Constant on
• Power pole  auto up
• Power pole auto down
• Waypoint
• Ghost360

選択が終了後は最後に右下の保存をボタンを押し構成設定が完了です。

TMR-1 ローランスゴースト用　リモートコントロール　品番：000-15468-001 本体価格：19,800円 税込

1. リモコンの＋と－のプロペラ回転ボリュームボタンを同時に長押しでリモコン中央部LEDランプが赤色に点滅
2. フットペダルの②・・と③・・・のボタンキーをビープ音が鳴るまで同時長押しするとフットペダルの青色LEDランプが2灯点滅
3. フットペダルのバッテリーテストボタンキーを長押しするとビープ音と共に３色LEDが点滅
4. リモコン中央のLEDランプが赤点滅から緑点滅へと変更
5. リモコン下部のプロペラマークの回転オンオフボタンを点滅間隔が変わるまで長押し
6. フットペダルの３色LEDが点滅から消灯する。
7. フットペダルの②・・と③・・・のボタンキーをビープ音が鳴るまで同時長押しリモコンのペアリング設定が有効となる

※　7.の作業まで行わないとペアリング設定は有効となりません。

Ghost 360魚探アイコン表示設定

ゴースト360魚探アイコン設定
