ボブズマシン アクションジャックプレート

油圧ジャックプレート


ボブズマシンジャックプレート値段

シースターのボート用油圧ステアリング取り付けに引き続き、今回、マーキュリー船外機ProXS換装のご依頼を頂いているギャンブラーにはボブズマシンのジャックプレートも取り付けさせて頂きました。



以前のジャックプレートの取外し

取り付けてあったマニュアルジャックプレートを取外し汚れの剥離や掃除を行います。

ジャックプレート取り付け





トランサム補強保護プレート取り付け

きれいに掃除をした後には念のために力のある船外機によるハンマー効果や船外機自重によるてこの作用がなるべくトランサムに悪影響を及ぼすことを防ぐ為にジャックプレートに使用されている母材と同等品のトランサム保護用ジュラルミンプレートを取り付けました。

ボブズマシンジャックプレート

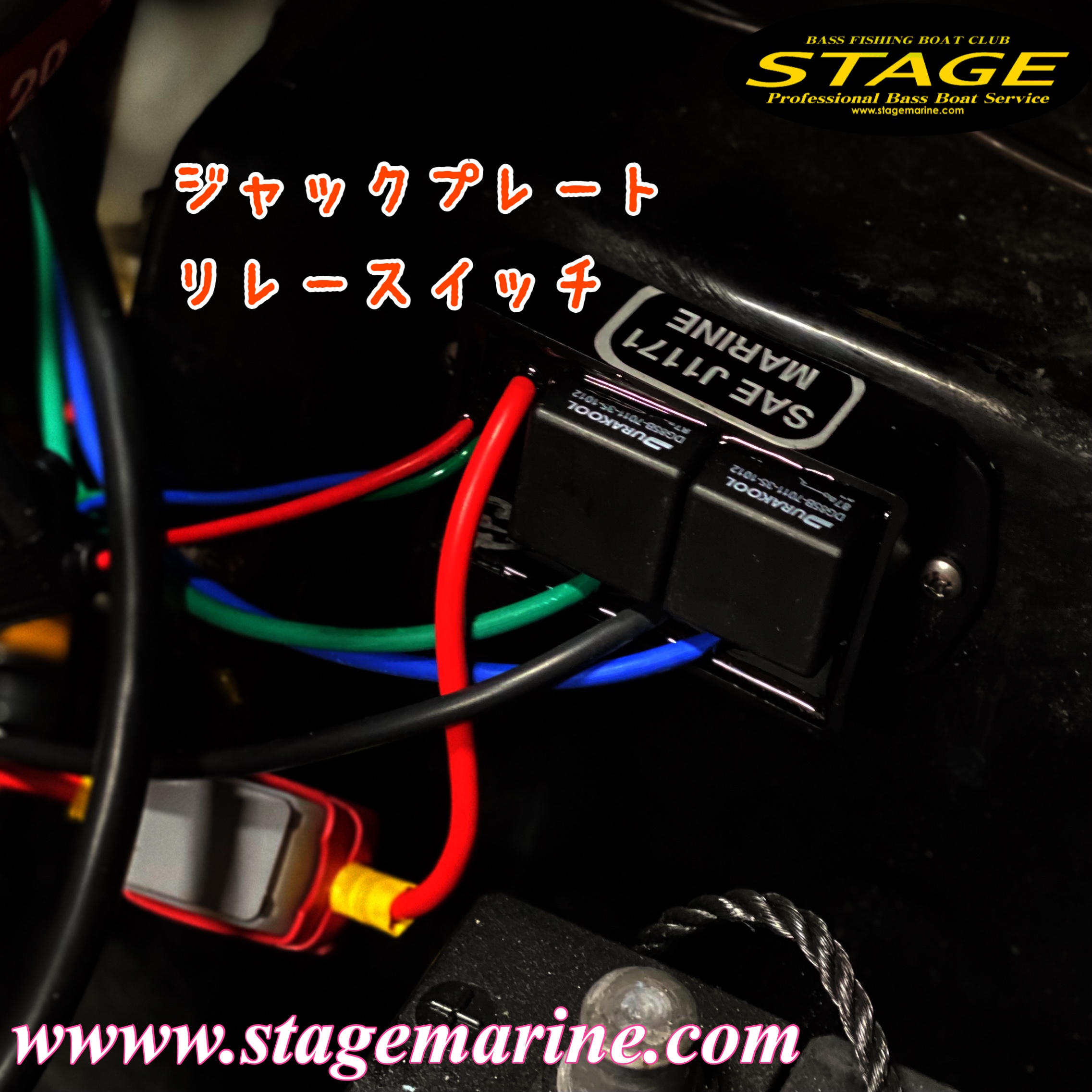

ジャックプレート配線

ポンプモーター稼動用のリレースイッチを船内に取り付けます。

ハイドラリックジャックプレート



油圧ジャックプレート

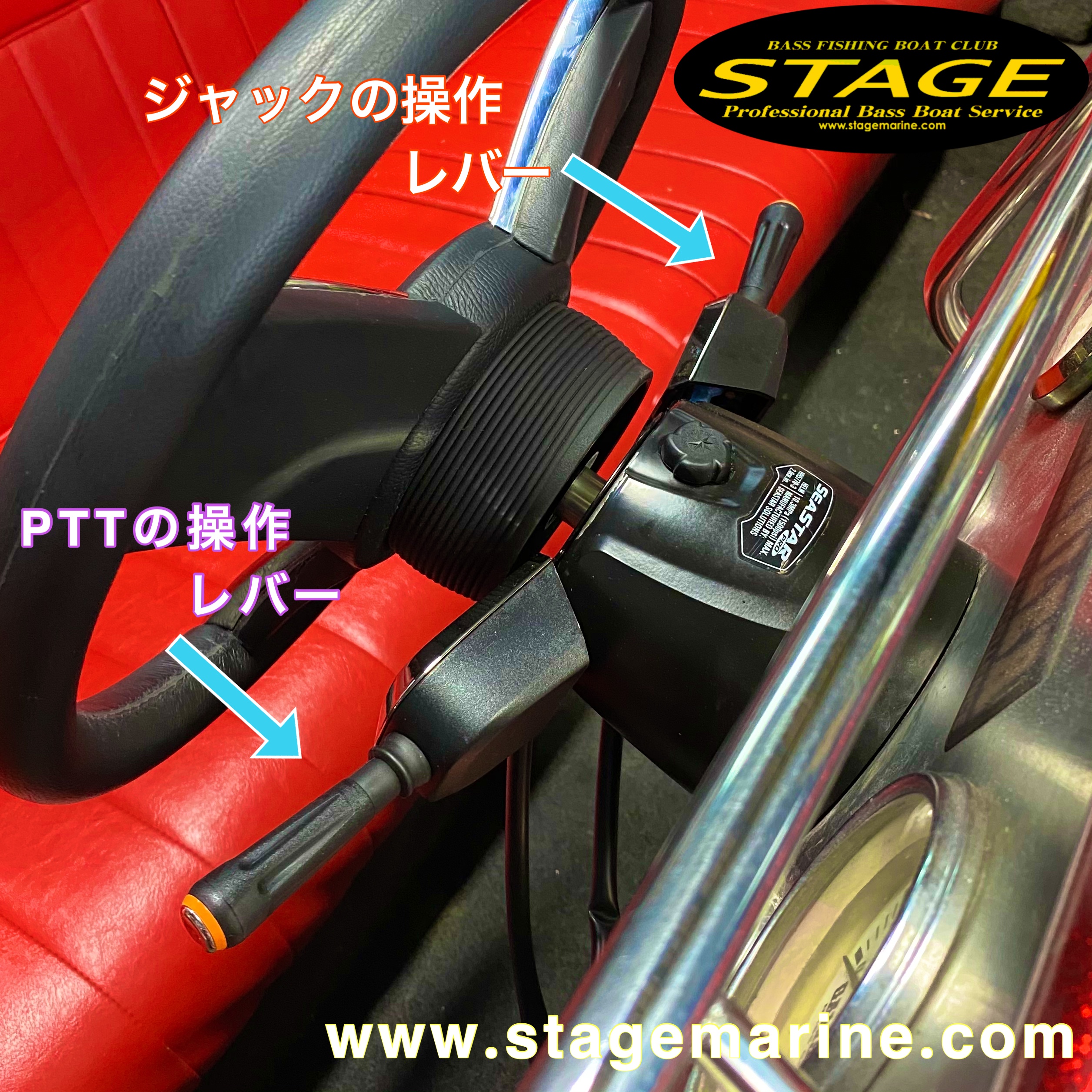

プロトリムの取り付け

ジャックプレートと船外機PTT(パワートリムチルト)操作用のデュアルトリムレバーをステアリングハンドル下部に取り付け。

ジャックプレート操作方法





油圧ジャックとは・・・概要

今回取り付けをさせて頂いたボブズマシンのアクションジャックプレート Action Jack PlatesはUSで発売されてから数年たちますが、以前は油圧ホースをジャックプレート側のエンジン取り付け昇降プレートのシリンダーに接続された油圧耐圧ホースを船内に引き込み船内側に備え付けるポンプを作動させることによりエンジンプレートを昇降させていましたが、こちらのアクションジャックプレートは、ポンプとシリンダーが一体となりジャックプレートリギング時の取り付け作業の手間の間欠化や船内に取り付ける必要のあったポンプや油圧ホースも必要なくなったのでバッテリーや船外機のワイヤーハーネス、コントロールケーブル類、パワーポールなどが取り付けてある場合のポンプ類が格納されているモーターウェルストレージ内もシンプルとなりその分のスペースも確保することが出来きるようになりましたが…

そもそも本来ハイドラリックジャックプレート(油圧ジャック)とは何なのか??と思っておられる方も多いと思いますので簡単に説明させて頂くと、要するに船体トランサム部に取り付けられた船外機を上下に昇降させる為だけに取り付けられるボートパーツなのですが、目的は意外にシンプルではありませんので概要を簡単に以下にまとめてみました。



  • 湖上等でのシャロ―(浅場)でボートを滑走する際に船外機を油圧ジャックにより上部にリフトすることにより湖底や障害物へのギアケースのヒットを防ぐ役割。(Japanデハあまりこの為に取り付ける人は少ないと思いますがw)
  • 滑走走行が可能なボートに搭載された船外機からの推進力が加わることによりホールショットからテイクオフへの滑走状態になるまでのプレーニング動作を円滑に行える作用。船外機に付属するパワートリムとの併用により作操する。プレーニングまでの動作を早く行う事に特化したものではなくプロペラセレクトやセットバックセッティングバランスによりそのメリットが無い場合もある
  • ハイト(ボートへの船外機の取り付け位置高さ)調整をスイッチ一つで任意の高さに変更できることによる船外機ハイトセッティングの間欠化(結構重要でマニュアルセッティングでのジャックプレートの場合エンジン高さのセッティングがマッチしていないと満足にボートが滑走走行する事が出来ない場合もある)
  • 船外機の高さを変更できることにより水中での負荷の無い領域で高効率にプロペラを回転させることが可能となりスピードアップや燃費を向上することが出来る。

ジャックプレートのタイプ

ジャックプレートの種類にも数種類あり、ボルトを緩めることにより任意のハイト調整が必要となる一番安価な固定式のマニュアルジャックプレートや今回のギャンブラーに取り付けたボブズマシンのように油圧ポンプによるスライド上下昇降タイプの他にもパワーボートに見かけるハイト調整とセットバック調整が慣性式同時に油圧操作により行うことが出来たりセットバックとハイト調整が油圧操作により別々に任意で行えるようなパラリフトタイプ等のジャックプレートの様に数種類のジャックが存在します。ただ..それらを取り付ければ全て走行性能が良くなるという訳ではなく船種やエンジンと船体の重量やパワーバランスなどでお勧めできない場合もありますのでボートの走行状態が不満でその辺りが気になる方はセッティングデーターを理解しているボートをご購入されたお店で聞いてみて頂ければと思います。



アクションジャックプレート

ボブズマシンアクションジャックプレートの特徴

  • ジャックプレート本体と油圧ポンプの一体型
  • 従来品と同じ本体構造で生涯保証付。(ポンプは一年保証)
  • サイドに別途ホール加工を施すことによりパワーポールも装着可能
  • ポンプ設計なので他社製品よりもパワーがあり上下昇降動作が早くてスムーズ
  • 本体にポンプが内蔵されたことによりボート内ストレージ空きスペースが増加
  • 別途ポンプを取り付ける手間が省けジャックプレート取り付け作業が簡単となり作業時間が短縮

ボブズマシンアクションジャックプレート販売価格

No
モデル
Plate Weight
lbs./kilos
LB-KG
MAX HP/
Weight(lbs-kilos)
Setback
(inches/cm)
価格
(税別)
1
6インチ
(#100-106010)
52/23
300/625-284
6/15
¥200,000
2
8インチ
(#100-108001)
56/25
300/625-284
8/20
¥205,000
3
10インチ
(#100-111000)
61/27
300/625-284
10/25
¥225,000
4
12インチ
(#100-112112)
67/30
300/625-284
12/30
¥245,000
5
14インチ
(#100-114001)
82/37
300/625-284
14/35
¥300,000



リフトプレートLEDゲージ Lift Plate LED Gauge

Hydraulic Lift Plates専用レベルゲージボブズマシン油圧ジャックプレート専用レベルゲージです。
リフト位置を正確にLED表示します。
センサーは1/4inch稼働ごとに、LEDが点灯します。
☆2年保証

リフトプレートエレクトロニックゲージ 黒リフトプレートエレクトロニックゲージ 白リフトプレートエレクトロニックゲージ クローム

ボブズマシンジャックプレートリフトゲージ販売価格

商品名 詳細 価格(税別)
リフトプレートLEDゲージ
Lift Plate LED Gauge
ブラック(#110-300000)
ホワイト(#110-310000)
クローム(#110-300020)
¥38,000
リフトプレートLEDゲージ
Lift Plate LED Gauge
クローム カバー ¥3,800
