アクティブターゲット ビーム照射方向アイコン精度のトラブルシューティングについてローランス正規代理店のアウトブレイクよりアナウンスされました。

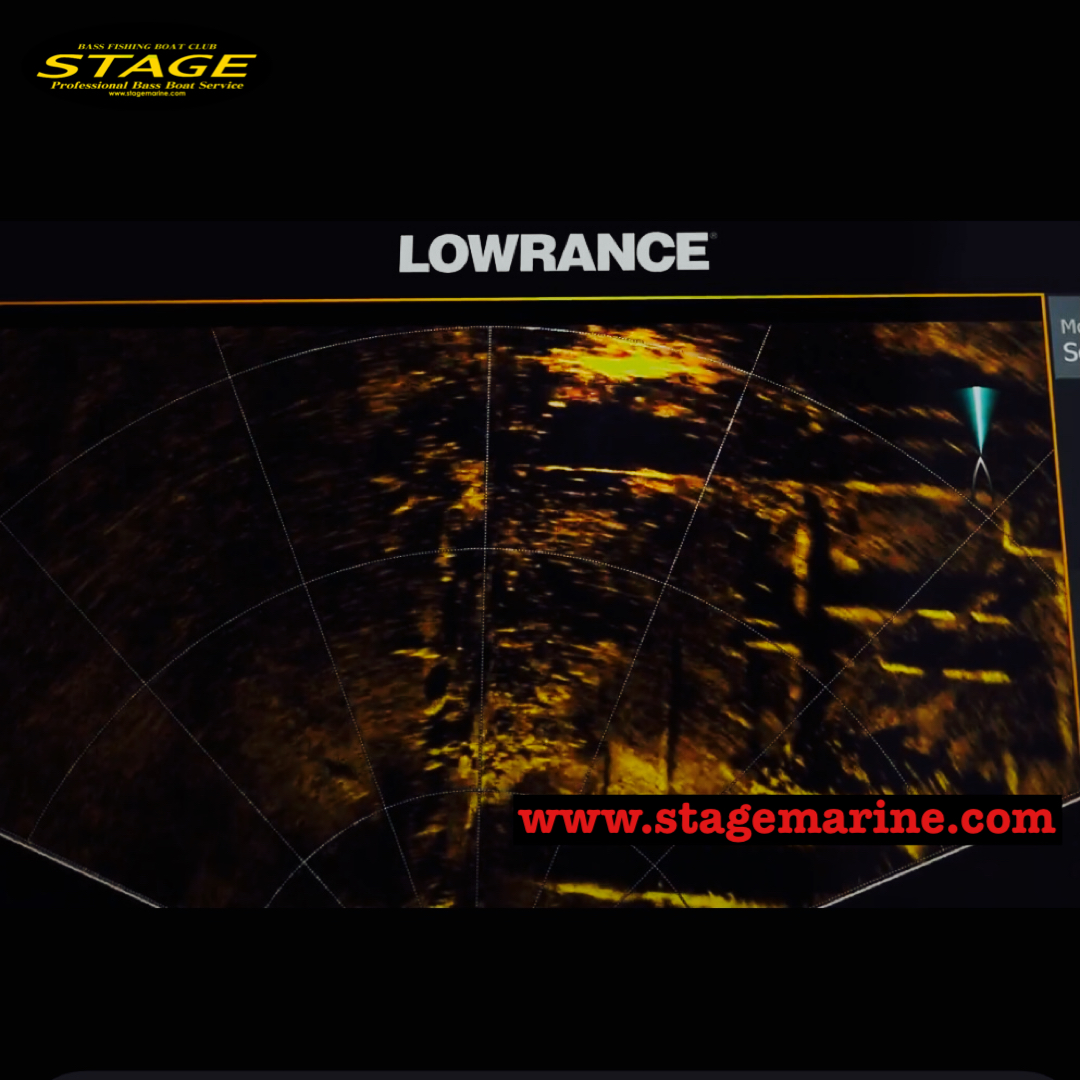

ビューアイコンの指示方向

アクティブターゲットのビーム照射方向のアイコンは対応する機種のLOWRANCE魚探に表示されるアクティブターゲット

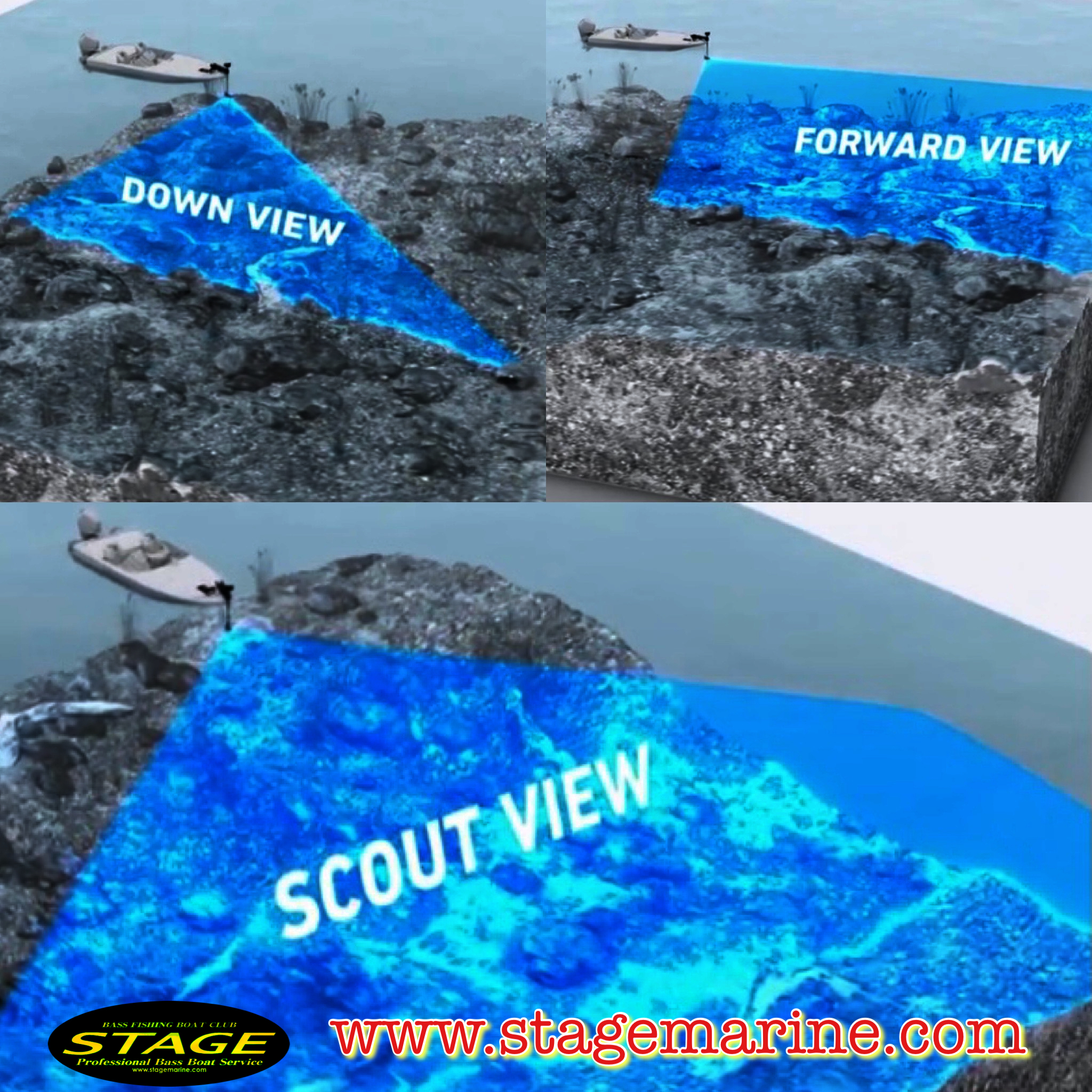

モニタリング画面にオーバーレイされますが、スカウトモードとフォワードモードの場合はビーム照射方向のアイコンがトランスデューサービームと同じ方向を指しますが、ダウンモードではトランスデューサービームの方向が下を向いているためアイコン方向は示しません。

ローランスアクティブターゲット



ビューアイコンを高精度にする方法

アクティブターゲットライヴソナーが接続されているLOWRANCE魚探にヘディングセンサー内蔵のPOINT-1 GPSアンテナがNMEA2000でのネットワーク上で接続共有することによりビュービーム方向アイコンを高精度にすることが可能となります。

ヘディングセンサーが接続されていない場合、ビーム方向アイコンはアクティブターゲットライヴソナーが接続されている魚探でのCOG(コースオーバーグラウンド/対地速力)データを使用します。COGデーター解析で精度を向上するためには、都度ボートが移動している方向の正確な速度閾値(しきい値)の解析計算速度がビーム方向アイコンが照射方向を示す以前に到達しデータを提供する必要がありますが、適切なキャリブレーション(校正)されているヘディングセンサー内蔵のPOINT-1 GPSアンテナを接続することにより常に正確なビーム方向を示すことが可能となります。。

ローランスアクティブターゲッライブソナー

アクティブターゲットのノイズその他磁気干渉

トローリングモーターがブラシモーターの場合、モーター内の磁石が磁気干渉を生成し、アクティブターゲット振動子の内部センサーに影響を与える可能性があるため、ブラシモーターのエレキにアクティブターゲット振動子を可能な限りモーターユニットから離して取り付けるようにしてください。

ブラシモーターでのモーターユニット部近くにアクティブターゲット振動子を取り付けた場合は、ビーム方向アイコンが不正確になる可能性があり、アクティブターゲット内部センサーによっても制御されるStable View(ステーブルビュー)の動作にも影響を与える可能性があります。



ローランスアクティブターゲットライブソナー解像度

Product: 000-15593-001
Product Description: アクティブターゲット
Software Version: n/a
Effective Date: May 10, 2021
Inspect/Update Current Inventory: No
