チャージャー210Elite マーキュリー  VERADOトリム不良修理の件





マーキュリーべラード

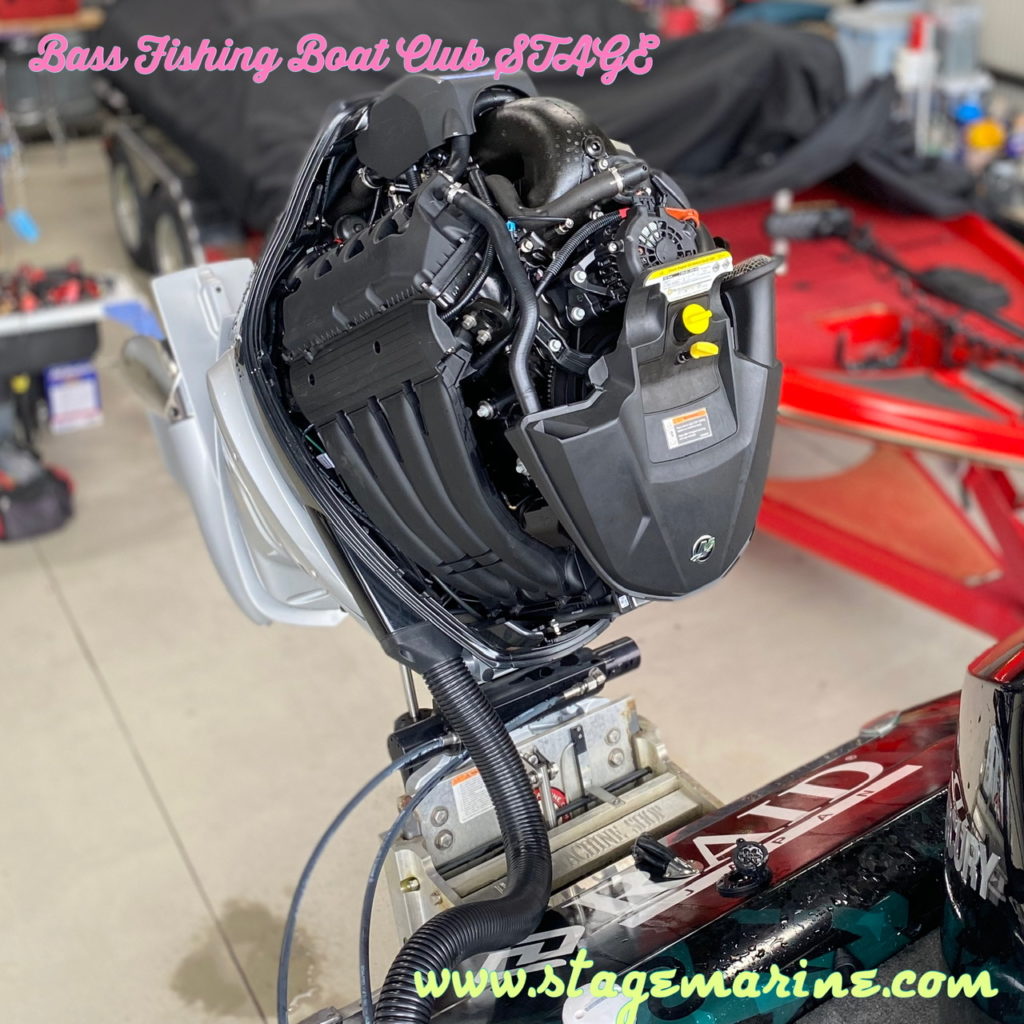

PTT(パワートリムチルト)不調修理でチャージャー210Elite/マーキュリー  VERADOが入庫

トリムが動いたり動かなかったりの可動不良での不良箇所の原因究明からの作業です。

マーキュリーべラード修理



トリムモーター単体では可動するので配線や回路上のトラブルと断定しましたが被覆の破れなどの外見で断線等がなかったので少し手こずりました。。

マーキュリー べラード 販売店

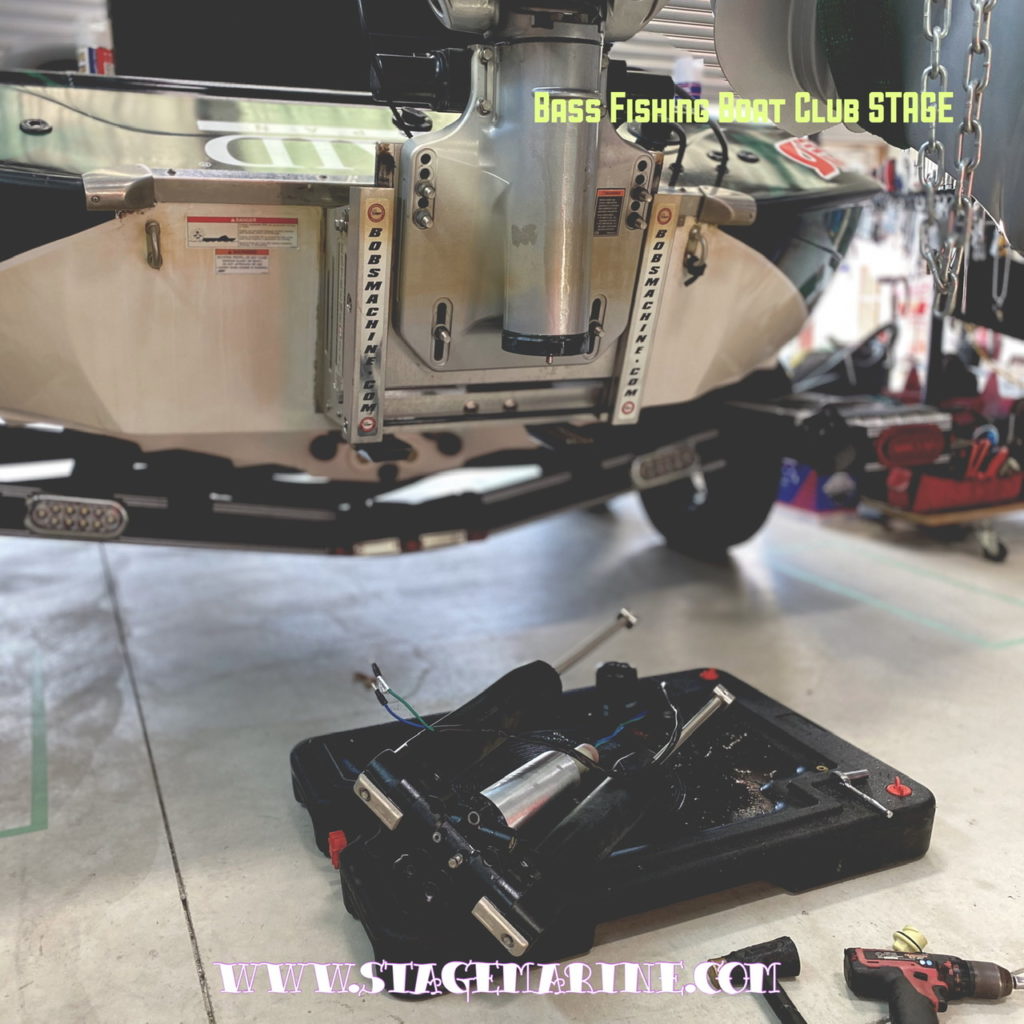

しかし簡単に結線できる場所ではなかったので取り敢えずPTTユニットの取外しを要することとなります。

マーキュリー べラード トラブル

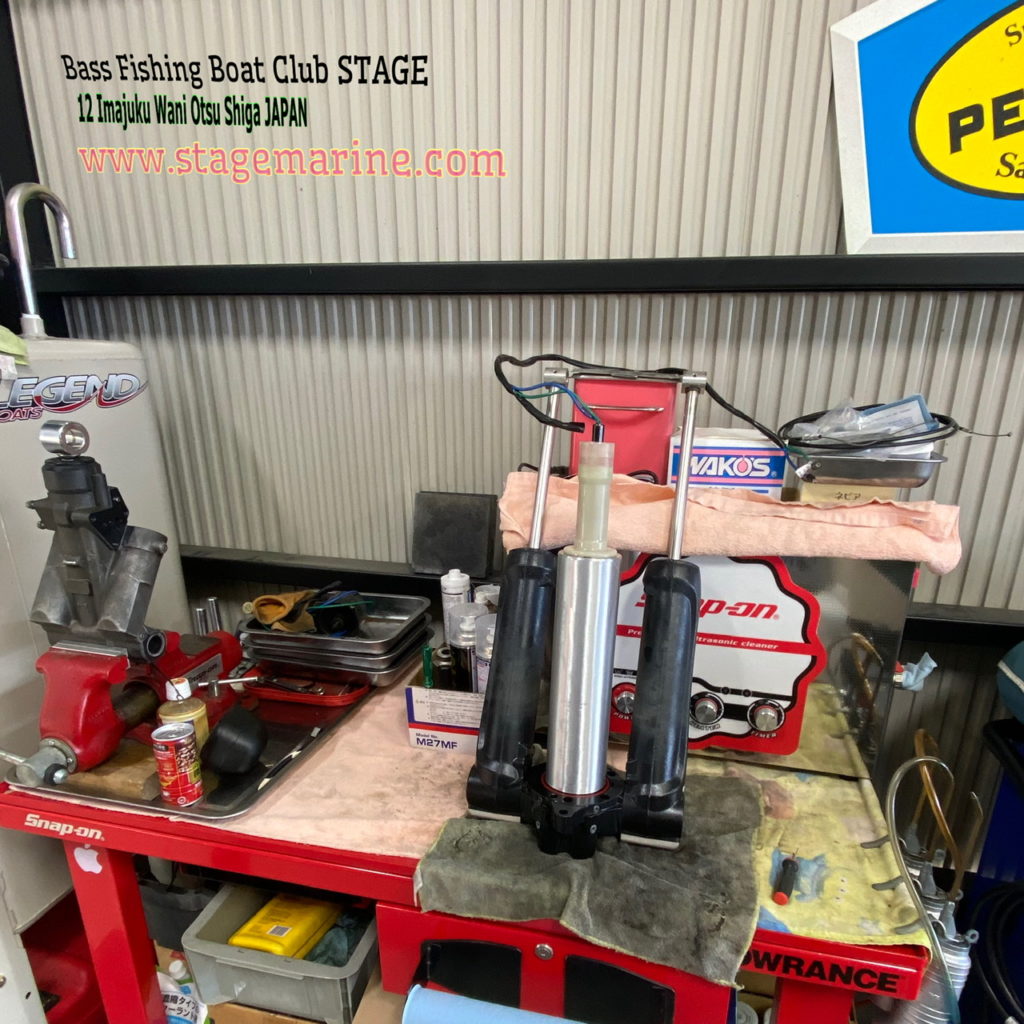

普段さほど故障する部分ではないですが、マーキュリーベラードのトリムモーターは外部から脱着できる場所にないのでユニットを丸ごと取り外さなければならないのでトラブル時は少し不便ですね。

Mercury べラード

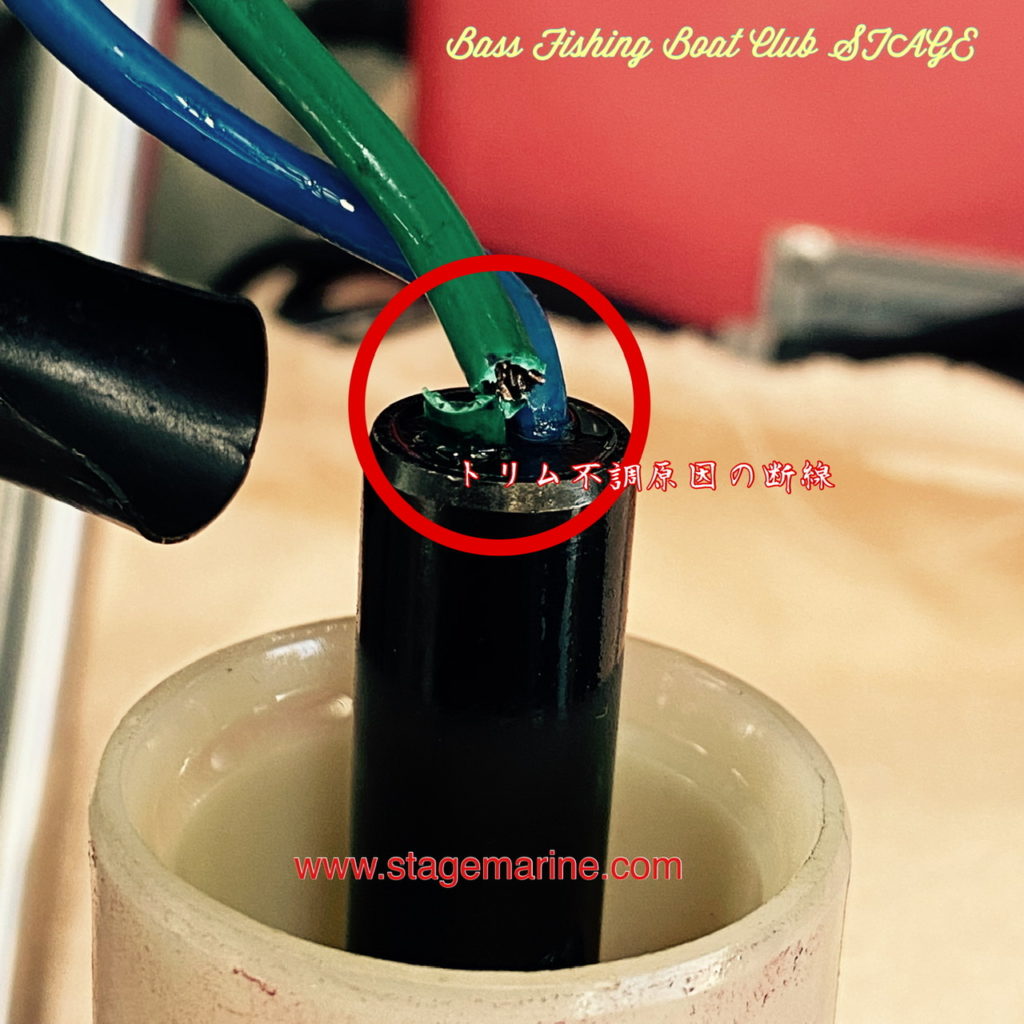

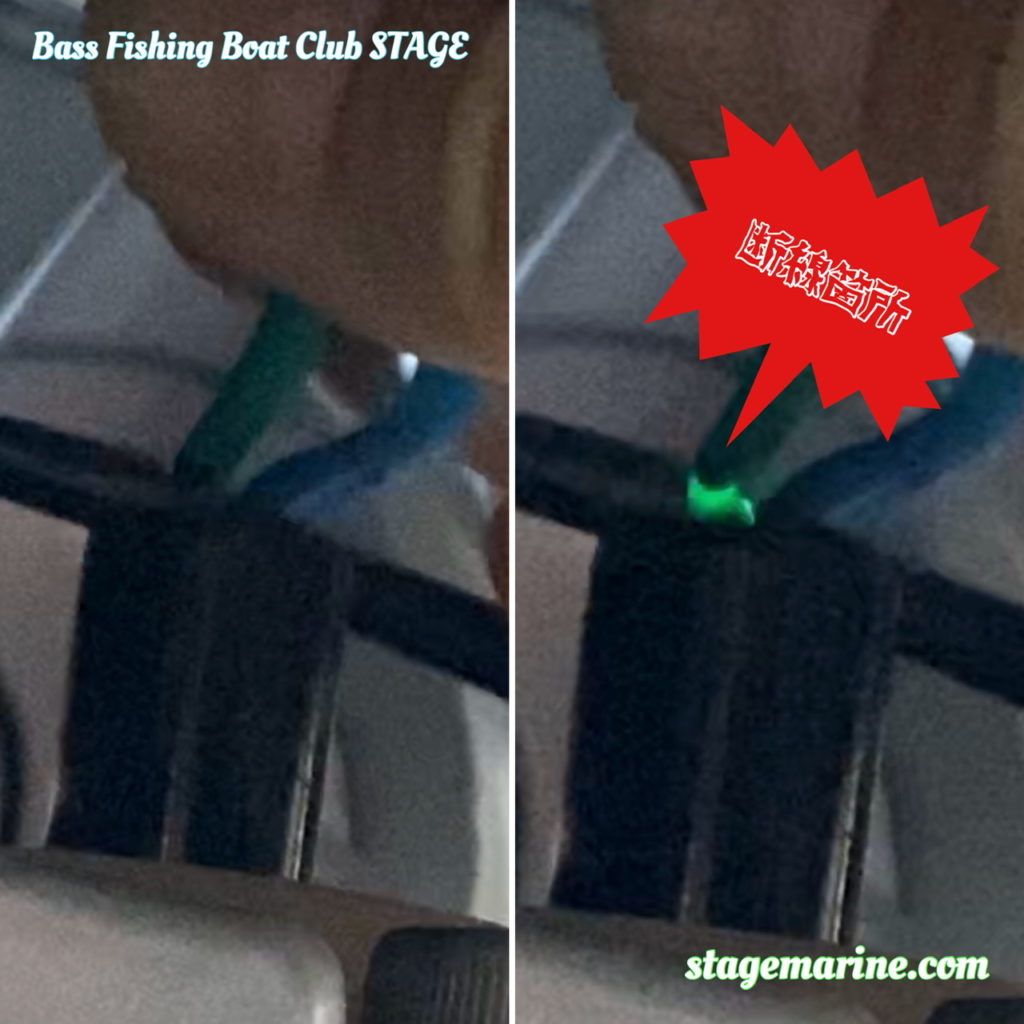

上写真の光っている配線箇所の被覆を剥いてみると内部での断線を確認。

Mercury verado

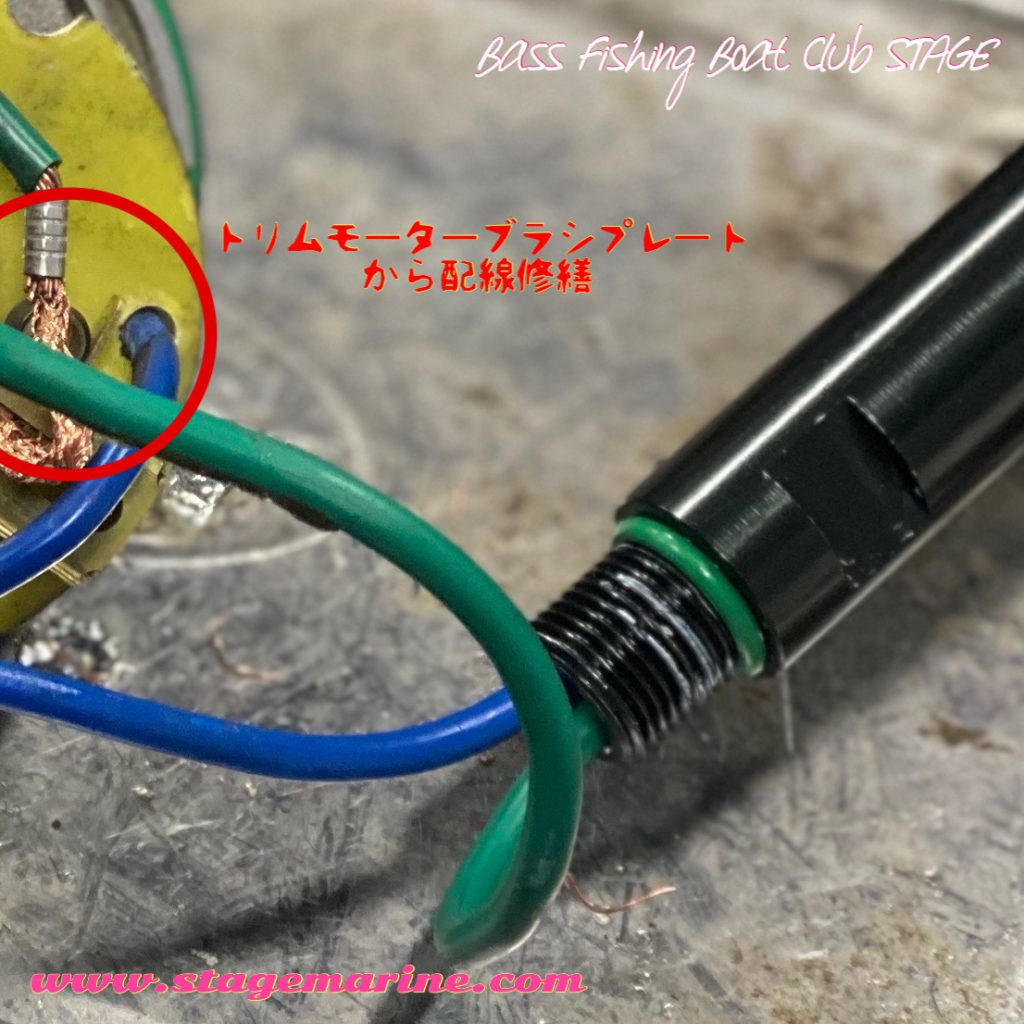

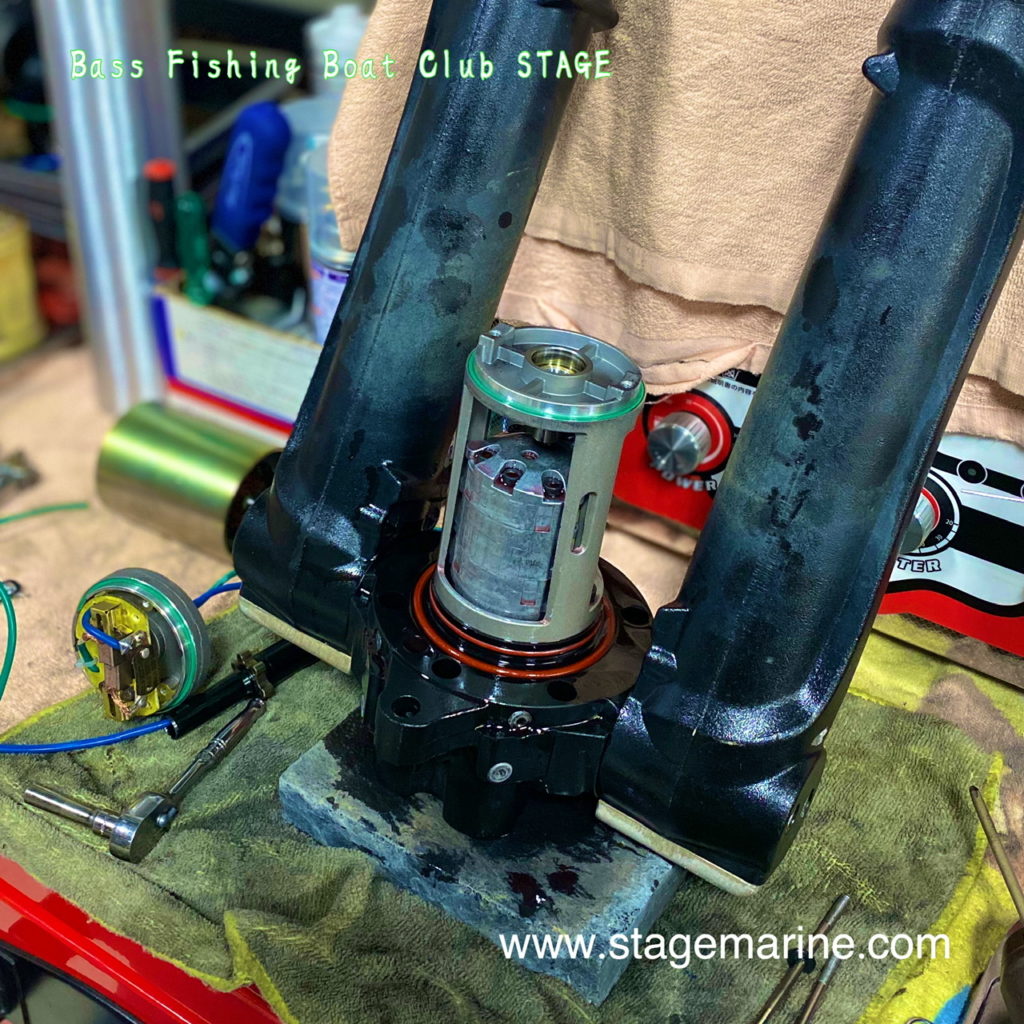

モーター部分を分解し結線できる箇所を探しましたが配線を通す箇所がタイトすぎるのでハンダ結線するとは配線が管内に通すことができないのでブラシプレートから直接新規で引き直しです。

マーキュリー VERADO



マーキュリー べラード 値段

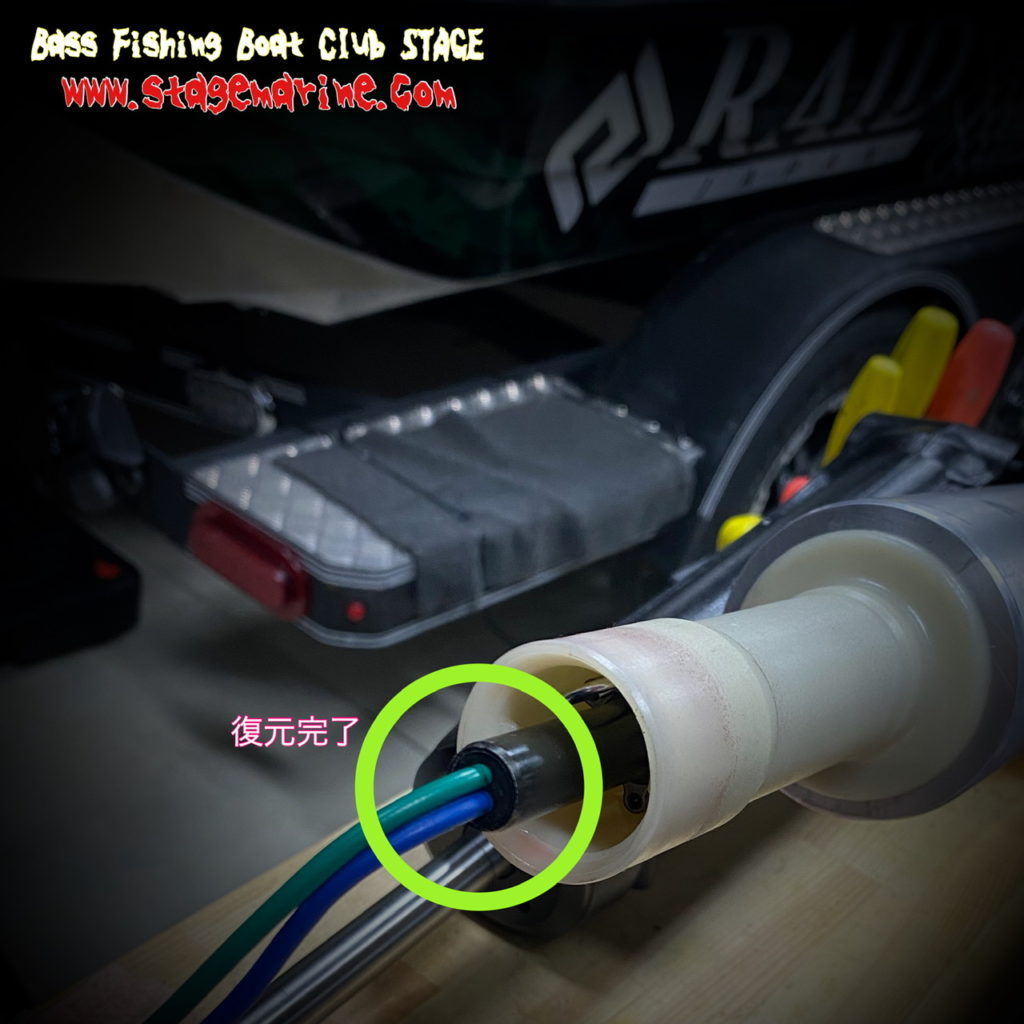

PTTユニットを元通りエンジンに合体させ無事ベラードトリム不良の修理を完了。でもそもそもなんでこんな所で断線してたんだろう??

マーキュリーべラード故障修理
